Turboneve BASIC

Per trattori compatti

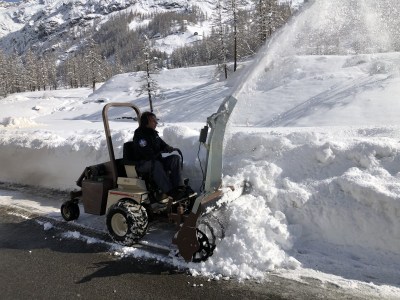

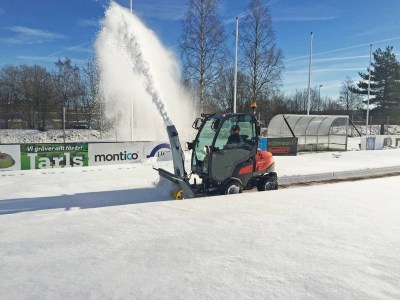

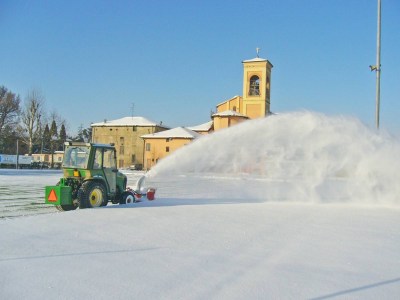

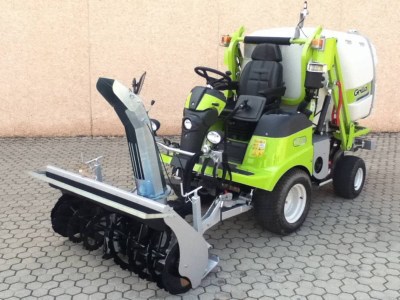

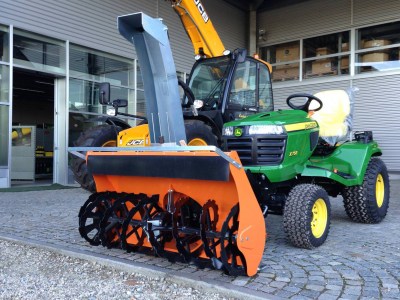

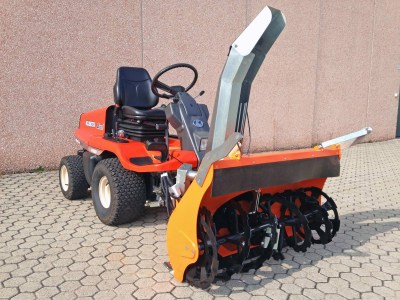

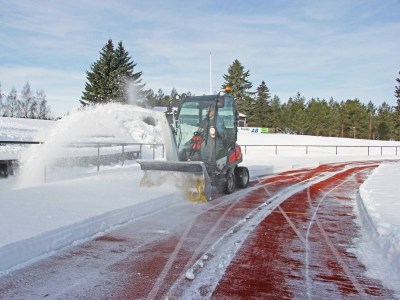

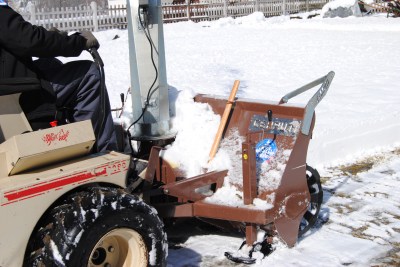

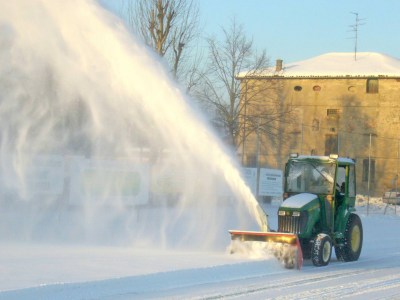

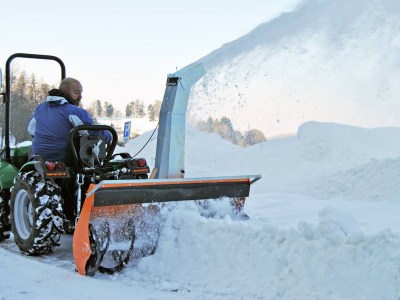

Turbina da neve a doppio stadio idonea per piccoli trattori e macchine tosaerba con piatto frontale. Altezza lavoro 650 mm, eliche frontali 400 con rompighiaccio, lama di usura sostituibile, slitte regolabili, rotazione camino e regolazione deflettore idraulica o manuale.

Modelli disponibli

Nome Potenze Larghezza lavoro Peso
 L 900  14/25 Hp  900 mm  125 kg
 L 1000  16/25 Hp  1000 mm  138 kg
 L 1100  18/30 Hp  1100 mm  150 kg
 L 1200  20/40 Hp  1200 mm  165 kg
 L 1300  22/40 Hp  1300 mm  178kg
 L 1400  25/40 Hp  1400 mm  190 kg

Importante

1) Per il corretto funzionamento della turbina, occorre che la p.to in entrata abbia una velocità intorno ai 1000 giri (caso contrario occorre montare una scatola ingranaggi in riduzione o in moltiplica).
2) Nei casi in cui la p.to è a 1000 giri, ma la sua altezza da terra supera i 300 mm occorre montare ugualmente la scatola ingranaggi inversore.

Caratteristiche tecniche di serie

Turbina a doppio stadio

Altezza lavoro 650 mm

Attacco a tre punti o a triangolo regolabile

Gruppo di rinvio in ghisa Ventola II stadio ∅ 400 mm

Eliche frontali con rompighiaccio Ø 400 mm

Rotazione camino idraulica

Regolazione deflettore camino a comando idraulico

Lama d’usura sostituibile

turbina neve schema 0013 basic

APPLICAZIONI A RICHIESTA

 B scatola ingranaggi 2 alberi

B Scatola ingranaggi 2 alberi

 C Scatola ingranaggi in riduzione a 3 alberi

C Scatola ingranaggi in riduzione a 3 alberi

 E Camino espulsione a 2 snodi

E Camino di espulsione a 2 snodi

F Rotazione camino con motore elettrico

F Rotazione camino con motore elettrico (senza comando)

G Regolazione deflettore con attuatore

G Regolazione deflettore con attuatore  (senza comando)

 H Elettrovalvola di commutazione a 6 vie it

H Elettrovalvola di commutazione a 6 vie (senza comando)

 I Comando remoto ad 1 leva

I Comando remoto ad 1 leva (rotazione/deflettore/elettrovalvola)

 J Comando remoto a 2 leve

J Comando remoto a 2 leve

 L rulli appoggio materiale sintentico

L Rulli d'appoggio materiale sintentico regoolabili a manovella

 U trasmissione cardanica

U Trasmissione cardanica con limitatore di sicurezza

 V Trasmissione cardanica equilibrata

V Trasmissione cardanica equilibrata
