Turboneve Intermedio

Doppio Stadio - per trattori compatti

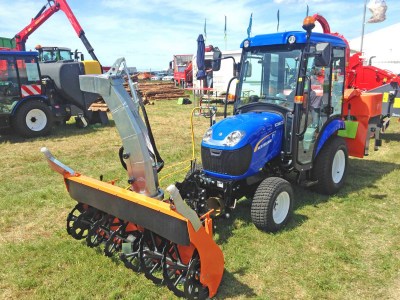

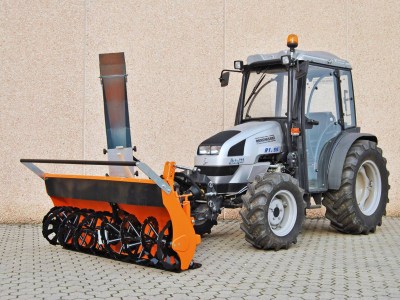

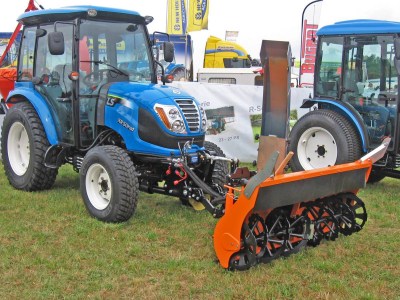

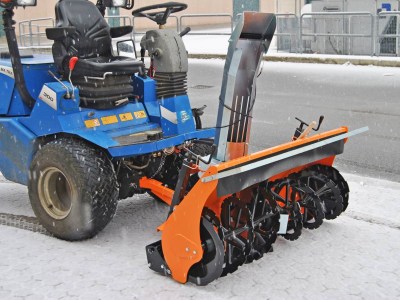

Turbina da neve a doppio stadio adatta a trattori che hanno potenza e capacita di sollevamento limitate rispetto alle loro dimensioni. Altezza lavoro cm. 700, attacchi a 3 punti o a triangolo, eliche frontali 400 con rompighiaccio, ventola 2° stadio 400 , slitte di appoggio regolabili a manovella, camino di espulsione in acciaio zincato, rotazione idraulica camino e regolazione idraulica deflettore.

Modelli disponibli

Nome Potenze Larghezza lavoro Peso
 L 1300  26/55 Hp  1300 mm  220 kg
 L 1400  28/55 Hp  1400 mm  235 kg
 L 1500  30/55 Hp  1500 mm  250 kg
 L 1600  35/55 Hp  1600 mm  265 kg

Importante

1) Per il corretto funzionamento della turbina, occorre che la p.to in entrata abbia una velocità intorno ai 1000 giri (caso contrario occorre montare una scatola ingranaggi in riduzione o in moltiplica).
2) Nei casi in cui la p.to è a 1000 giri, ma la sua altezza da terra supera i 300 mm, occorre montare ugualmente la scatola ingranaggi inversore.

Caratteristiche tecniche di serie

Turbina a doppio stadio

Altezza lavoro 700 mm

Attacco a tre punti o a triangolo regolabile

Gruppo di rinvio in ghisa

Ventola II stadio ∅ 400 mm

Eliche frontali con rompighiaccio ∅ 400 mm

Camino montato su ralla a sfere

Rotazione camino idraulica

Regolazione deflettore camino idraulica

Lama d’usura sostituibile

turbina neve schema 0012 internedio



APPLICAZIONI A RICHIESTA

B scatola ingranaggi 2 alberi

 B Scatola ad ingranaggi allestita a seconda delle necessità:
riduttore - moltiplica - inversore 1/1

 K Camino a regolazione totale in ferro

K Camino a regolazione totale in ferro

 F Rotazione camino con motore elettrico

F Rotazione camino con motore elettrico

 G Regolazione deflettore con attuatore

G Regolazione deflettore con attuatore

 H Elettrovalvola di commutazione a 6 vie it

H Elettrovalvola di commutazione a 6 vie (senza comando)

 I Comando remoto ad 1 leva

I Comando remoto ad 1 leva

 J Comando remoto a 2 leve

J Comando remoto a 2 leve

L rulli appoggio materiale sintentico

L rulli appoggio materiale sintentico

 U trasmissione cardanica

U trasmissione cardanica

 V Trasmissione cardanica equilibrata

V Trasmissione cardanica equilibrata
