Turboneve Super Middle 500-500

Doppio Stadio - per trattori

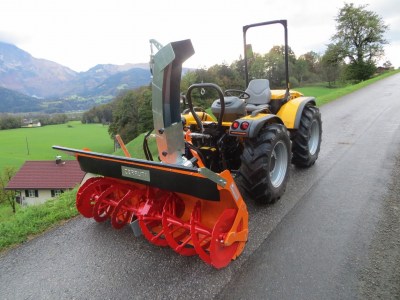

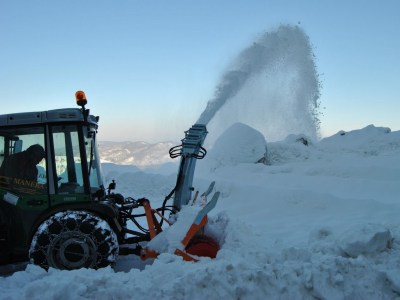

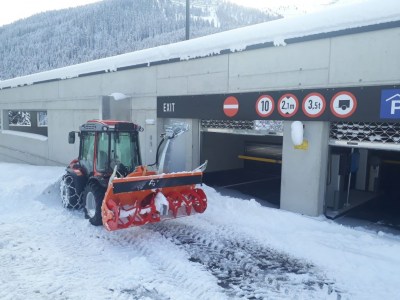

Turbina da neve a doppio stadio semi professionale studiata per trattori di medie potenze 80/110 cv con carreggiata elevata, applicabile sia anteriore che posteriore. Altezza lavoro 850mm, eliche frontali autoportanti (come la serie BIG) d. 500 con rompighiaccio, ventola II stadio d.500 mm, slitte da appoggio regolabili a manovella, camino in acciaio zincato - rotazione idraulica camino e regolazione idraulica deflettore. Potenze richieste tra 80 e 110 cv

Modelli disponibli

Nome Potenze Larghezza lavoro Peso
 L 1400  50/100 Hp  1400 mm  380 kg
 L 1500  50/110 Hp  1500 mm  410 kg
 L 1600  65/110 Hp  1600 mm  440 kg
 L 1800  70/110 Hp  1800 mm  470 kg
 L 2000  80/110 Hp  2000 mm  500 kg

Importante

1) Per il corretto funzionamento della turbina, occorre che la p.to in entrata abbia una velocità intorno ai 1000 giri (caso contrario occorre montare una scatola ingranaggi in riduzione o in moltiplica).
2) Nei casi in cui la p.to del trattore sia 1000 giri, ma abbia un’altezza da terra superiore a 460 mm, occorre montare: una scatola a due assi (x altezza p.to tra 470 e 580 mm) oppure una scatola a tre assi (x altezza p.to tra 590 e 880 mm)

Caratteristiche tecniche di serie

Turbina a doppio stadio

Altezza lavoro 850 mm

Attacco a tre punti categoria 2 con asole per potersi autolivellare

Gruppo di rinvio in ghisa

Ventola II stadio ∅ 500 mm

Eliche frontali con rompighiaccio ∅ 500 mm

Camino montato su ralla a sfere

Slitte d’appoggio regolabili a manovella

Rotazione camino idraulica

Regolazione deflettore camino idraulica

turbina neve schema 0009 super middle 500 550



APPLICAZIONI A RICHIESTA

B scatola ingranaggi 2 alberi

B scatola ingranaggi 2 alberi allestita a seconda delle necessità: riduttore - moltiplica - inversore 1/1 (altezza PTO tra 470 e 580 mm)

 D Scatola ingranaggi a 3 alberi e a 2 entrate

D Scatola ingranaggi a 3 alberi e a 2 entrate (altezza PTO tra 590 e 880 mm)

 K Camino a regolazione totale in ferro

K Camino a regolazione totale in ferro

 G Regolazione deflettore con attuatore

G Regolazione deflettore con attuatore (senza comando)

 H Elettrovalvola di commutazione a 6 vie it

H Elettrovalvola di commutazione a 6 vie (senza comando)

 I Comando remoto ad 1 leva

I Comando remoto ad 1 leva (deflettore/elettrovalvola)

 J Comando remoto a 2 leve

J Comando remoto a 2 leve

 L rulli appoggio materiale sintentico

L Rulli di appoggio in materiale sintentico regolabili a manovella

 U trasmissione cardanica

U Trasmissione cardanica con limitatore di sicurezza

 V Trasmissione cardanica equilibrata

V Trasmissione cardanica equilibrata

 T Prolunga per camino

T Prolunga camino da 500 mm adatta per carico neve

 T Prolunga per camino

T Prolunga camino da 750 mm adatta per carico neve

 P Limitatori di sicurezza per eliche frontali

P Limitatori di sicurezza automatici sulle eliche frontali
